Grondbeginselen bouwfysica

Inhoud:

1. UV-stabiliteit

2. drijvende regenbelasting

3. temperatuurverschillen

4. geluidsisolatie

5. bewegingen vanuit het gebouw

en de raamconstructie

6. luchtdoorlaatbaarheid

7. vochtigheid van de ruimte en ventilatie

8. brandgedrag

9. milieuvriendelijkheid

10. thermische isolatie

11. Bouwmateriaal - Compatibiliteit

1. UV-stabiliteit

Dit wordt gedefinieerd door het aandeel kortgolvige stralen in het UV-spectrum dat niet kan worden waargenomen door het menselijk oog.

zonlicht, die worden beschreven als UV-stralen (ultraviolet).

Deze straling beschadigt niet alleen de menselijke huid, maar ook de huid aan de buitenkant van gebouwen.

afdichtingsmaterialen die aan de buitenkant van gebouwen worden gebruikt.

Deze invloeden en hun effecten zijn herhaaldelijk het onderwerp van controversiële discussies.

Dit komt met name doordat er een grote verscheidenheid aan meetmethoden bestaat om deze invloeden op tijdsverloopsnelheid te simuleren.

De testmethoden die gebruikt worden in de verfindustrie of andere oppervlaktecoatings hebben bijvoorbeeld bewezen

niet representatief gebleken.

Vanwege economische beperkingen worden nog steeds afdichtingsproducten gebruikt die niet weerbestendig zijn.

verwerkt. In de regel leiden deze binnen zeer korte tijd tot het falen van het afdichtingssysteem.

2. slagregenbelasting

De verbindingen van externe componenten zijn onderhevig aan natuurlijke blootstelling aan slagregen. Hier

worden regendruppels door de winddruk (tot 600 Pa komt overeen met ongeveer 12 Beaufort) of als gevolg van luchtstromingen tegen buitenmuurcomponenten gedrukt,

tegen buitenmuurelementen gedrukt. Het binnendringen van dit vocht moet worden voorkomen, hetzij structureel, hetzij door het gebruik van geschikte afdichtingsproducten.

Absorberende of capillairvormende voegen in de bouwverbinding vormen een extra vochtbelasting.

De capillaire werking (smalle voeg) trekt water in de bouwconstructie zonder het effect van winddruk.

In het buitengebied van de bouwschil,

1. zorgen voor een gedefinieerde afvoer van vocht uit de constructie.

2. moet ongecontroleerd binnendringen van water in de constructie worden voorkomen.

3. het vochtgehalte van gevoelige materialen beperken.

4. een gedefinieerde afvoer van vocht uit de constructie moet worden gegarandeerd.

Materialen van de raamprofielen	ε in mm/m
PVC hard (wit)	1,6
PVC hard (gekleurd) en PMMA gekleurd geëxtrudeerd	2,4
Thermisch geïsoleerd aluminium composiet profiel (licht)	1,3
Thermisch geïsoleerd aluminium composiet profiel (donker)	1,2

3. temperatuurverschillen

In praktisch elke verbinding treden

thermische bewegingen op. Bij houtskeletbouwmateriaal zijn de thermische bewegingen echter zo klein vergeleken met de vochtgerelateerde bewegingen dat ze verwaarloosd

kunnen worden.

Bij donkergekleurde geveldelen van aluminium of kunststof ontstaan oppervlaktetemperaturen van meer dan 80 °C aan de zuidkant. Afhankelijk van de materiaalsamenstelling en lengteveranderingen resulteert dit in bewegingen

tot 3 mm per strekkende meter. Daarom zijn de

temperatuurveranderingen in de profielen die

tijdens de installatie door het buitenklimaat

worden veroorzaakt, van doorslaggevend belang.

eze bewegingen moeten

worden geabsorbeerd

door de gebruikte

afdichtingsmaterialen.

Rekening houdend met onderzoeksresultaten over de werkelijke lengtebewegingen die optreden

kunnen de volgende temperatuurgerelateerde veranderingen in de verbindingsvoeg worden aangenomen:

4. geluidsisolatie

Het zogenaamde sleutelgateffect is in deze context bijzonder belangrijk. Kleine openingen of haarscheurtjes

in het verbindingsgebied kunnen een negatief effect hebben op de geluidsisolatiewaarden.

Het menselijk oor neemt

een vermindering van het geluidsniveau met 10 dB

waar als een halvering van het volume.

Een ongevulde voeg heeft een geluidsisolatiewaarde van 15 dB. Een vlecht van minerale wol bereikt ongeveer 35 dB en

een voeg gevuld met kit bereikt dezelfde waarde. Een samengeperst afdichtingsband bereikt geluidsisolatiewaarden

van meer dan 42 dB.

r zijn twee regelgevingen voor de geluidsisolatievereisten van ramen, die de erkende regels

van de technologie

bevatten

. Naast de DIN 4109 "Geluidsisolatie in de bouw", die door de bouwautoriteiten is ingevoerd, wordt ook

vaak verwezen naar de VDI-richtlijn 2719 "Geluidsisolatie in de bouw en bijkomende uitrusting".

5. bewegingen van het gebouw en de raamconstructie

Een bewegingsvoeg, uitzettingsvoeg, dilatatievoeg of dilatatievoeg is een voeg die gebruikt wordt om

verbinding voor het onderbreken van bouwonderdelen om spanningsscheuren te voorkomen.

Deze scheuren worden veroorzaakt door verschillende uitzettingseigenschappen van de

gebruikte materialen (thermische uitzetting, uitzetting door vochtopname) of belastinggerelateerde veranderingen in lengte (zogenaamde kruip). Voor de ontwikkeling van mogelijke spanningsscheuren, zie ook dilatatie. De verbindingvoorkomt deresulterende krachten ("beperkingen") die kunnen leidentot schade aan onderdelen.

Toepassingsgebieden

- Bruggen: Vorming van overgangsconstructies om

beperkende spanningen, vooral als gevolg van thermische uitzetting

- Parket of laminaatvloeren: vermijden van spanningen, vooral door thermische uitzetting

uitzetting (meestal vochtigheid, maar ook condensatie).

water). Dit voorkomt dat het hout of laminaat barst of breekt.

plaatselijk optillen.

- Vloerbedekkingen zoals vloertegels: de rand van de vloer van een

De rand van de vloer van een kamer aan de muur is meestal ontworpen als een uitzettingsvoeg.

- Gevelmetselwerk

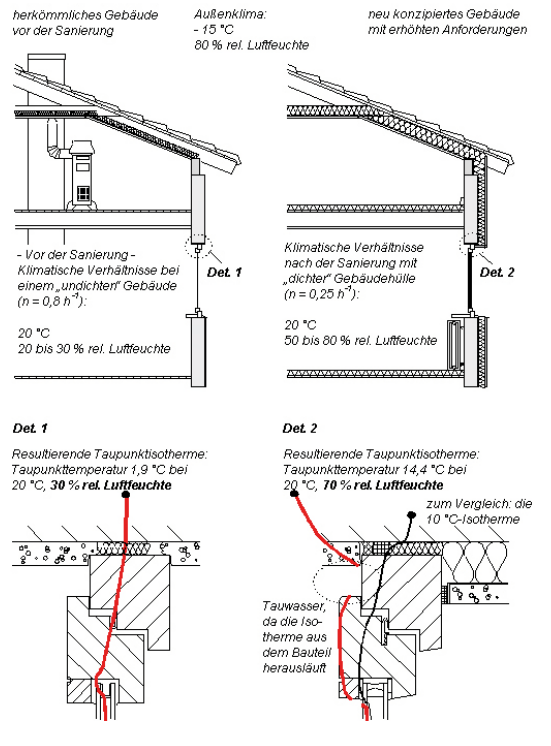

Als warme, met vocht verzadigde kamerlucht de aansluitvoeg van het gebouw kan binnendringen, komt het daar koude componenten tegen. Vocht uit de kamerlucht condenseert dan ophet oppervlak door de lagere oppervlaktetemperatuur van het onderdeel. Dit effect kan ook worden waargenomenin een drinkschaalgevuld met gekoelde dranken.

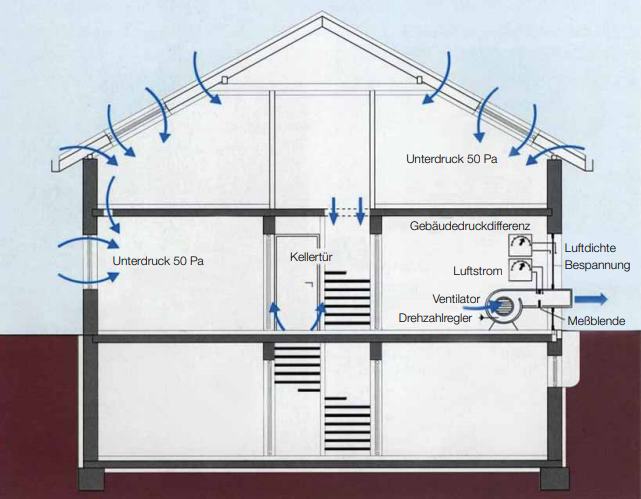

Het onderstaande diagram laat zien hoe een zogenaamde "blowerdoortest" werkt. Hierbij wordt met behulp van een ventilator een onderdruk van 50 Paopgewekt via een opening in een gebouw of ruimte. Dit wordt gebruikt om mogelijke lekkagepunten te lokaliseren.

^{Principe van het meten van luchtdoorlatendheid. Wanneer ramen en deuren gesloten zijn, wordt de snelheid van de ventilator verhoogd tot een gebouwdrukverschil van bijvoorbeeld een gebouwdrukverschil van 50 Pa. De af te lezen volumestroom wordt de volumestroom van luchtdoorlatendheid genoemd.}

7 Luchtvochtigheid en ventilatie

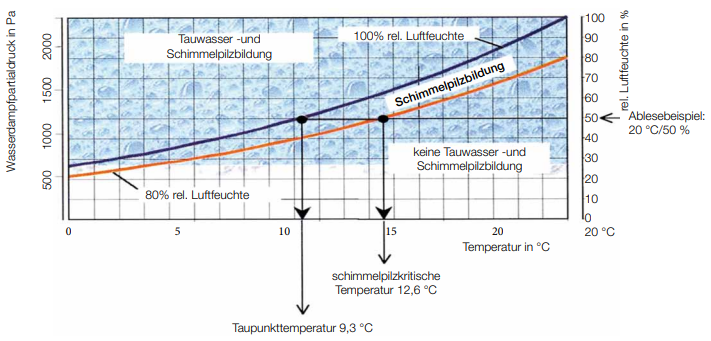

Als, zoals vermeld in hoofdstuk 6, de temperatuur van het onderdeel daalt en de omgevingslucht niet langer in staat is om het vocht te absorberen, zal er condensatie optreden. Een temperatuur van 12,6 ºC is in dit geval kritisch gebleken. Met behulp van speciale software worden de oppervlaktetemperaturen in een gebouwverbinding bepaald en verbonden tot een lijn, de zogenaamde isotherme curve.

In het verleden werd dit meestal de 12 ºC isotherm genoemd. Nauwkeuriger wetenschappelijk onderzoek heeft nu geleid tot de eerder genoemde 12,6 ºC. In de populaire wetenschap is men het eens geworden over de 13 ºC isotherm.

8 Brandgedrag

Volgens de eisen van de nationale bouwverordeningen moeten de gebruikte bouwmaterialen en dus ook de materialen die worden gebruikt voor het ontwerp van de verbinding ten minste voldoen aan bouwmateriaalklasse B 2 volgens DIN 4102 of de overeenkomstige klasse E volgens EN 13501-1. klasse E volgens EN 13501-1.

9. milieuvriendelijkheid

In het algemeen is er de laatste jaren een algemene verschuiving naar milieuvriendelijke producten in de bouw en civiele techniek. milieuvriendelijke producten. Het gebruik van producten die oplosmiddelen bevatten is bijvoorbeeld sterk gedaald.

lleen in gebieden waar deze niet kunnen worden vervangen, worden ze nog gebruikt .

Producten waarvan het proces is gebaseerd op een chemische functie worden ook in mindere mate gebruikt. Vooral voorgecomprimeerde afdichtingstapes zijn hier in het voordeel, omdat hun toepassing gebaseerd is op fysische processen.

Bovendien leveren afdichtingsproducten een belangrijke bijdrage aan het positief beïnvloeden van het binnenklimaat en daarmee

aan een

aanzienlijke

verbetering van de energie-efficiëntie van een gebouw

. De energie-efficiëntie van een gebouw wordt aanzienlijk verbeterd , waardoor wordt bijgedragen aan een verdere vermindering van de wereldwijde milieuvervuiling.

10. thermische isolatie

Bij het afdichten van ramen en buitendeuren is thermische isolatie een fysieke eigenschap van het gebouw, waarmee de wetgever ook rekening moet houden door middel van voorschriften en verordeningen in het kader van het bouwrecht

. In deze context zijn de energiebesparingsverordening (EnEV) en DIN 4108 "Thermische isolatie en energiebesparing in gebouwen" van bijzonder belang.

Thermische isolatie in nieuwe gebouwen

Bij

nieuwbouw moet een constructie worden gekozen die zo min mogelijk koudebruggen bevat.

Dit bestaat in wezen uit drie eisen voor de raamverbinding:

- Isolatie-elementen moeten zonder spleten worden samengevoegd

- De afdichtingsmaterialen moeten de hoogst mogelijke thermische weerstand hebben.

De constructie moet zo worden gekozen dat er zoveel mogelijk afdichtings- of isolatie-elementen in passen.

Thermische isolatie in oude gebouwen

Over het algemeen gelden voor renovatie dezelfde normen als voor nieuwbouw. In de praktijk is dit echter slechts zelden mogelijk, omdat je moet vertrouwen op de bestaande raamvoorwaarden

Daarom worden vaak afdeklijsten met afdichtingsbanden gebruikt. Dergelijke oplossingen zijn zeker niet ideaal op het vlak van thermische isolatie, maar in veel gevallen zijn ze de enige oplossing.

11. compatibiliteit met bouwmaterialen

In veel gevallen vormt de afdichting van voegen een verbinding tussen verschillende materialen. Dit kunnen verven, behandelde houtconstructies, verschillende pleisters of zelfs resten van bestaande afdichtingsproducten zijn.

Om ervoor te zorgen dat het afdichtingsproduct op de lange termijn aan zijn eisen kan voldoen, mogen er geen schadelijke interacties optreden. Dit kunnen chemische, fysische of zelfs visuele nadelen zijn die over het algemeen moeten worden vermeden.

m dit te garanderen moeten compatibiliteitstests worden uitgevoerd

. In de regel hebben voorgecomprimeerde afdichtingstapes hier een voordeel, omdat er alleen fysieke uitzetting plaatsvindt.

Afhankelijk van de montagepositie van het raam kunnen de onderstaande materialen leiden tot aantasting van de afdichtingsproducten:

- het verfsysteem van de gevel of het raam

- Impregneersystemen van een houtconstructie

- Oude afdichtingsmaterialen

- Lossingsmiddelen van de productie van raamprofielen

- Natuurlijk ongedierte

12. montage op locatie

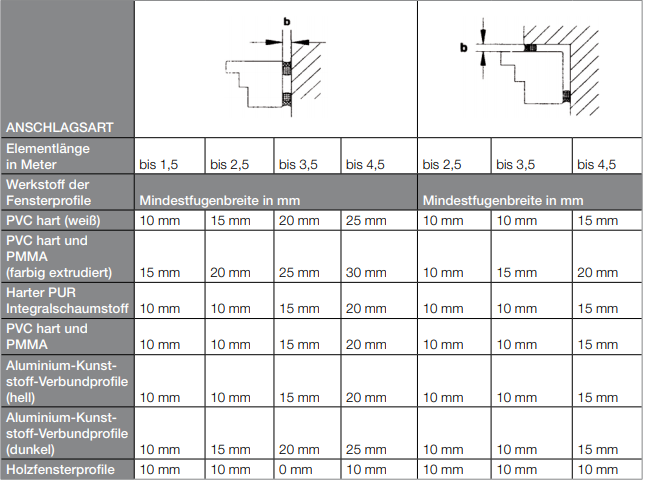

De afmetingen voor het dimensioneren met kit worden hier weergegeven.

De aanzienlijk bredere voegbreedtes zijn goed te zien in de tabel.

12. installatie op de bouwplaats

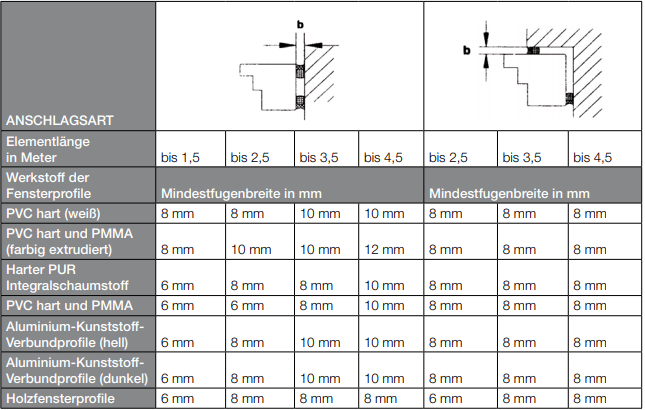

Om ervoor te zorgen dat er zo min mogelijk fouten worden gemaakt bij het dimensioneren van voorgecomprimeerde afdichtbanden , is de onderstaande tabel opgesteld door ift Rosenheim . Een vergelijking van tabel 1 met tabel 2 laat snel zien dat de voeg smaller kan worden gemaakt bij het gebruik van afdichtbanden dan bij het gebruik van pasteuze afdichtmiddelen. Dit is een duidelijk economisch voordeel van afdichtingstapes.

Voegafdichting van buitenmuurcomponenten

Het probleem van afdichting is waarschijnlijk zo oud als het verlangen van de mens om zijn omgeving in zijn voordeel en voordeel te beïnvloeden,

om zijn omgeving in zijn voordeel en voordeel te beïnvloeden.Z elfs in de dierenwereld zijn activiteiten met als doel afdichting te herkennen .

Bijvoorbeeld: bijen gebruikeneen was (propolis) die ze speciaal voor dit doel zelf produceren om hun bijenkorf af te dichtentegen tocht en regen. Sommige vogels dichten hun broedholtes ook af tegen invloeden van buitenaf, met natuurlijke hulpmiddelen zoals uitgespeende aarde, puin en plantendelen. E r isgeen significant verschiltussen de bovengenoemde natuurlijke afdichtingsmiddelen en het afdichten van uitwendige voegen, noch wat betreft de uit te voeren taak, noch wat betreft het gewenste effect. In beide gevallenis het de bedoeling om een gebied te beschermen tegen weersinvloeden. In wezen tegen wind, vocht en warmteverlies.
